TTR330A三相變壓器變比測試儀

品牌：美國Megger
分類：變壓器變比測試儀
應用領域：電網，電廠，軌道交通，
測試對象：變壓器，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

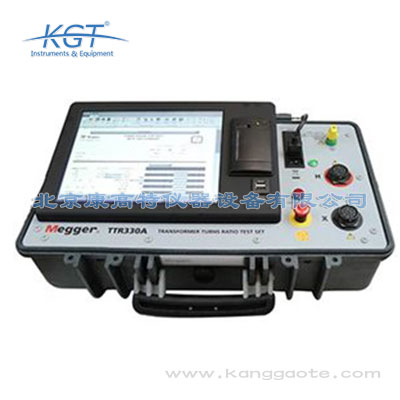

TTR330A三相變壓器變比測試儀簡介：
?TTR330A三相變壓器匝數比測試可測量輸電和配電變壓器以及制造企業所使用的變壓器、互感器的匝數比，堅固耐用的設計使這些儀器非常適合在各種惡劣環境下使用，特殊設計的導線，能在寒冷天氣下保持柔韌。
?TTR330A是電源變壓器制造商理想的儀器，它們獨特的測試過程和儲存能力讓操作員花費比其他匝數比測試儀更短時間設置和測試棘手的三相變壓器(擁有多個分接開關和套管電流互感器)，測試還包括個別比率超過通過 /失敗限制門檻的變壓器。

TTR330A三相變壓器變比測試儀特點：
?獨立或遙控操作
?*測量變比、相位偏差和勵磁電流
?現場升級不影響校準參數
?內置存儲和下載功能，測試結果通過 RS-232、以太網或USB接口（取決于型號）以XML格式下載
?可在高干擾 /高電壓環境下工作
?更高測量變比（45,000:1），極高精度（0.1％）
?顯示測量結果與銘牌的誤差（%），通過誤差限值判斷正常或者故障狀況

規格
輸入	120 V ac ±10%，60 ±2 Hz 100 VA 240 V ac ±10%，50 ±2 Hz 100 VA (-47)
勵磁電壓	8、40或80 V rms，可自動或手動選擇
勵磁電流量程和精確度	0 至 500 mA，3位數分辨率，±(讀數的2% + 1 位數)
相位差范圍和精確度	±90度，分鐘以1位小數顯示，角度以2位小數顯示，或以厘弧度顯示精度：±3 分鐘 (±0.05度) 相角測量范圍高達360度，符合IEC 精度：±0.05度
繞組變比和精確度	8 V ac: ±0.1% (0.8 至 2000) ±0.25% (2001 至 4000) ±0.35% (4001至 8000) 40 V ac: ±0.1% (0.8 至 2000) ±0.15% (2001 至 4000) ±0.3% (4001 至 10,000) ±0.35% (10,001 至 25,000) 80 V ac: ±0.1% (0.8 至 2000) ±0.15% (2001 至 4000) ±0.25% (4001 至 10,000) ±0.30% (10,001 至 45,000) 分辨率: 5位數字顯示
打印機接口	TTR300：無 TTR310E：RS-232 接口 TTR330：USB
PC 接口	TTR300 和 TTR310E：RS-232接口 TTR330：以太網
用戶界面	TTR300：無 TTR310E：帶 5.7”彩色顯示，文字可視屏幕，數字鍵盤 TTR330：帶8.4”全彩色VGA，測試表格可視屏幕，全 QWERTY標準鍵盤和導航按鈕
結果存儲	TTR310E：最多200組測試數據 TTR330：最多100,000 組測試數據
通訊/控制軟件	PowerDB LITE 和 PowerDB (完整版，可選) TTR330：PowerDB ONBOARD
變壓器繞組相位關系	ANSI C57.12.70-1978 CEI/IEC 76-1:1993 和Publication 616:1978 AS-2374, Part 4-1982 (澳大利亞標準)
安全/EMC/振動	符合IEC-1010-1 CE：IEC 61326-1 振動：ISTA指南（包裝），IEC61010（未包裝）
溫度范圍	操作：23°F 至 122°F (-5°C 至 50°C) 儲存：-22°F 至158°F (-30°C 至 70°C)
相對濕度	0 至 90% 抗凝結
測試時間	8 至 20 秒（取決于操作模式和變壓器類型）
測量方法	ANSI/IEEE C57.12.90
尺寸	儀器尺寸：8.5 H x 21.5 W x 13 D in. (216 H x 546.1 W x 330.2 D mm) 外殼尺寸：25 H x 19 W x 26 D in. (635 H x 483 W x 660 D mm)

重量
產品編號	TTR300	TTR310E	TTR330
儀器帶標準導線	24 lb(10.8 kg)	25 lb(11.3 kg)	28 lb(12.7 kg)
儀器帶可選導線30 ft (10 m)	46 lb(20.9 kg)	47 lb(21.3 kg)	50 lb(22.7 kg)
儀器帶運輸箱運輸箱: 37 lb (16.7 kg)	83 lb(37.6 kg)	84 lb(38.1 kg)	87 lb(39.4 kg)
